施耐德熱過載繼電器LRD系列產品介紹

作者：施耐德代理商來源：http://m.wwrry.com/ 發布時間：2023-03-10 09:33:23 點擊：

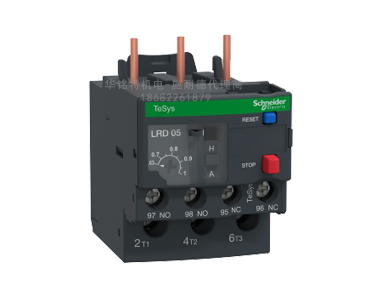

施耐德熱過載繼電器LRD系列產品介紹

施耐德熱過載繼電器是由流入熱元件的電流產生熱量，使有不同膨脹系數的雙金屬片發生形變，當形變達到一定距離時，就推動連桿動作，使控制電路斷開，從而使接觸器失電，主電路斷開，實現電動機的過載保護。施耐德熱繼電器作為電動機的過載保護元件，以其體積小，結構簡單、成本低等優點在生產中得到了廣泛應用。

施耐德熱過載繼電器LRD系列產品介紹?

施耐德熱過載繼電器LRD系列-動力控制與保護

施耐德熱過載繼電器是由流入熱元件的電流產生熱量，使有不同膨脹系數的雙金屬片發生形變，當形變達到一定距離時，就推動連桿動作，使控制電路斷開，從而使接觸器失電，主電路斷開，實現電動機的過載保護。施耐德熱繼電器作為電動機的過載保護元件，以其體積小，結構簡單、成本低等優點在生產中得到了廣泛應用。

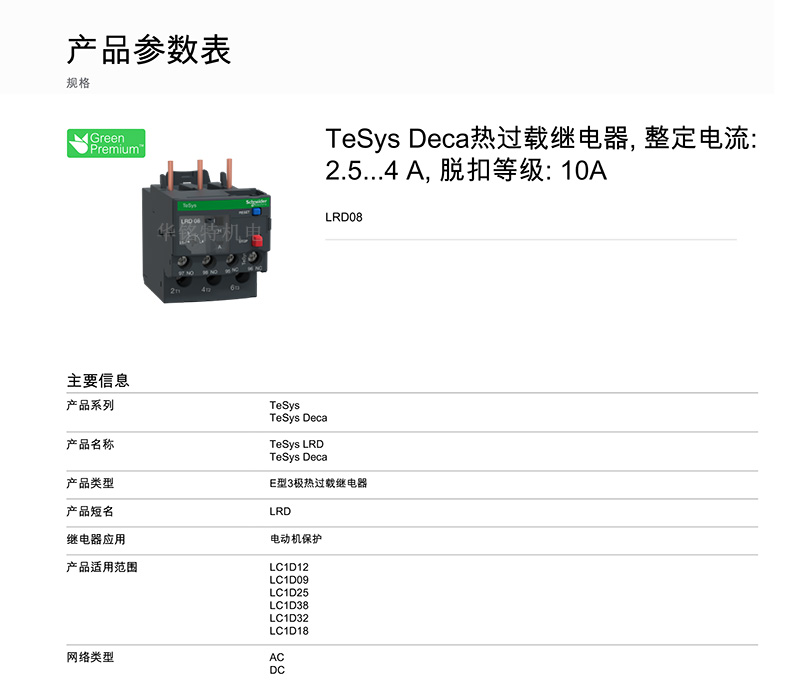

施耐德熱過載繼電器的主要技術參數 額定電壓：施耐德熱過載繼電器能夠正常工作的最高的電壓值，一般為交流220V，380V，600V。額定電流：施耐德熱過載繼電器的額定電流主要是指通過熱繼電器的電流額定頻率：一般而言，其額定頻率按照45~62HZ設計。

施耐德熱過載繼電器LRD系列產品介紹?

整定電流范圍：整定電流的范圍有本身的特性來決定。它描述的是在一定的電流條件下施耐德熱繼電器的動作時間和電流的平方成正比。

施耐德熱過載繼電器的作用是：主要用來對異步電動機進行過載保護，他的工作原理是過載電流通過熱元件后，使雙金屬片加熱彎曲去推動動作機構來帶動觸點動作，從而將電動機控制電路斷開實現電動機斷電施耐德熱繼電器停車，起到過載保護的作用。鑒于雙金屬片受熱彎曲過程中，熱量的傳遞需要較長的時間，因此，施耐德熱繼電器不能用作短路保護，而只能用作過載保護施耐德熱繼電器的符號為FR，電路符號。（華銘特機電 http://m.wwrry.com）
